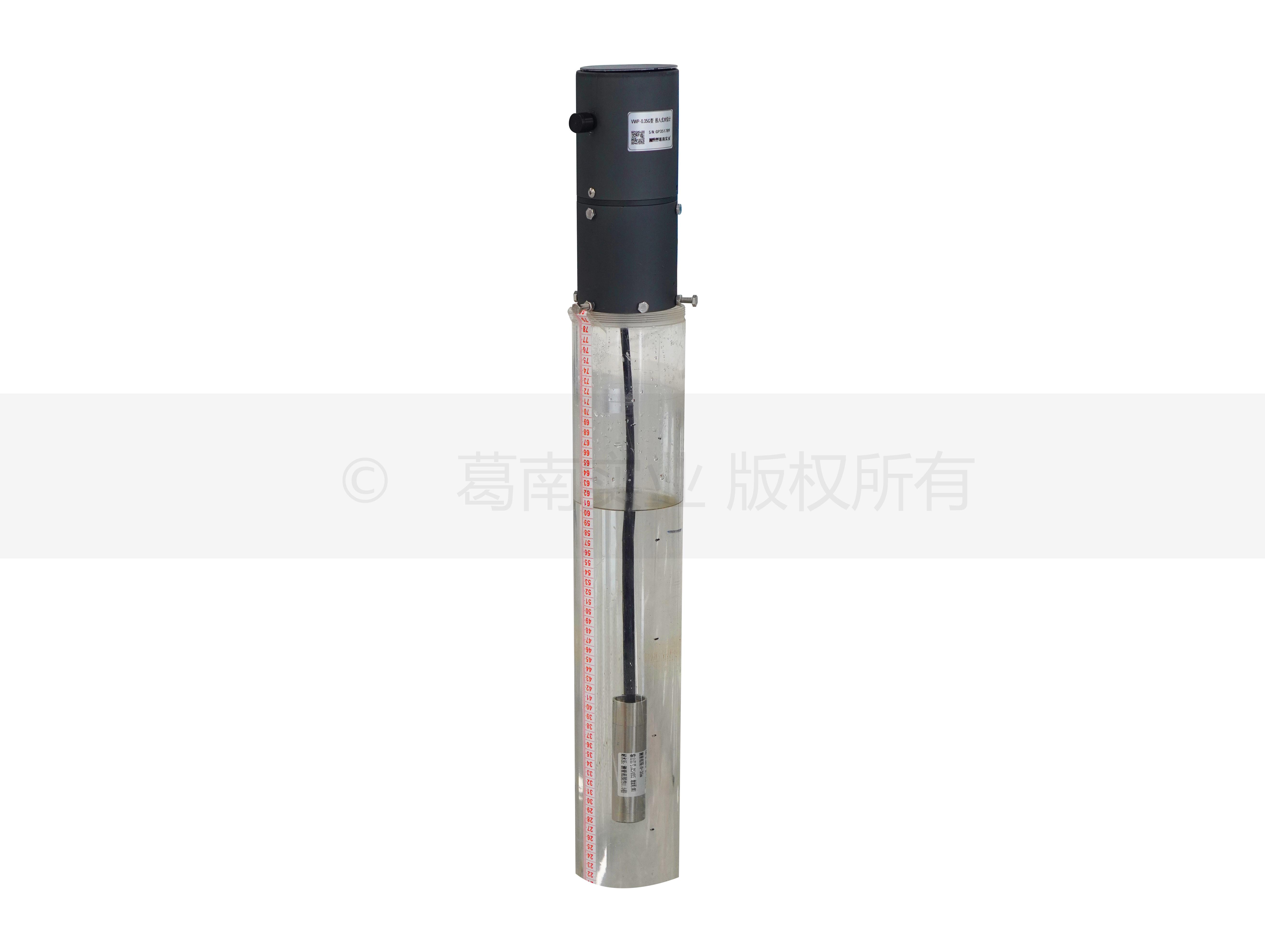

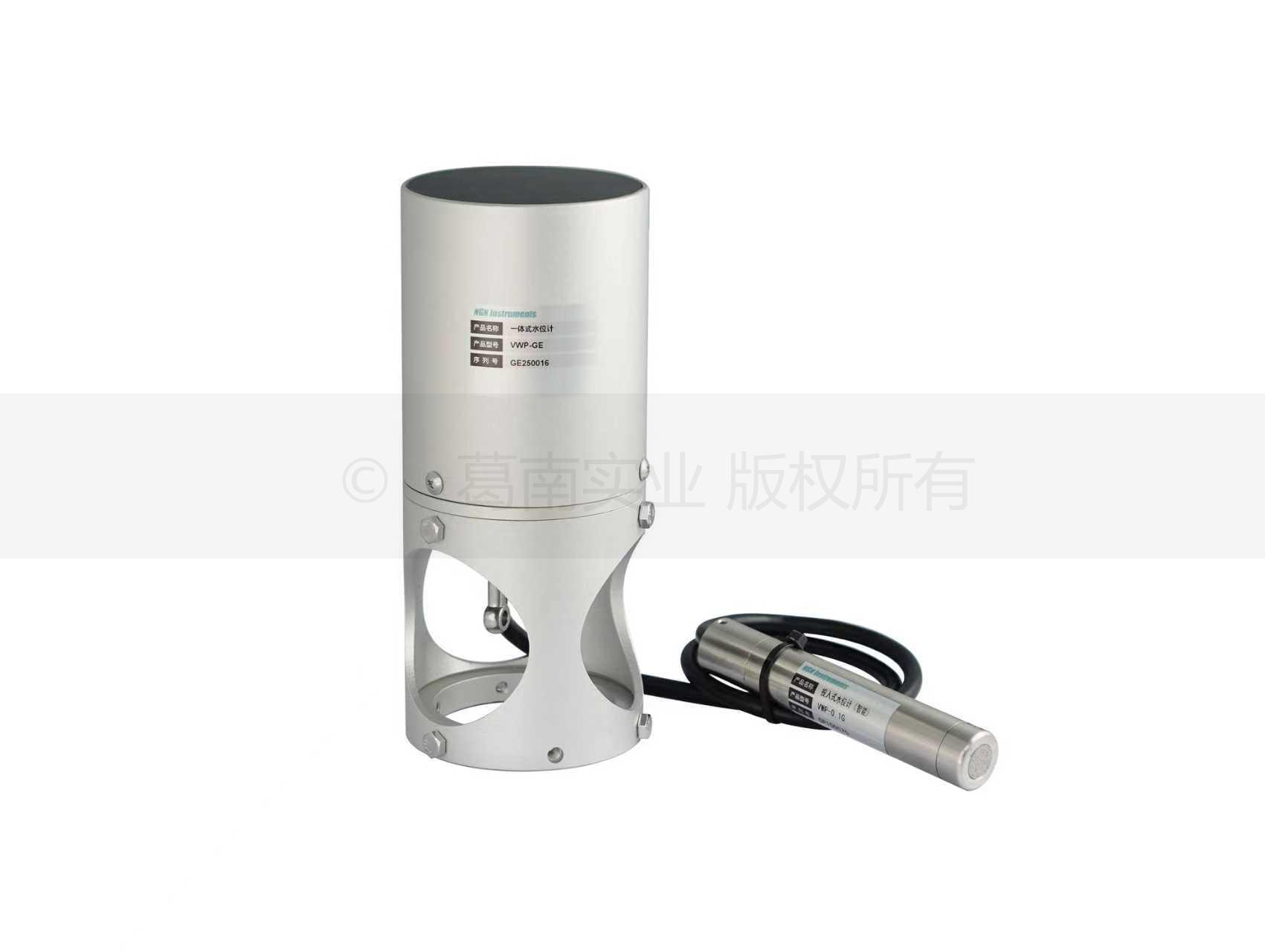

投入式水位计

 投入式水位计适用于长期监测水库、河流、湖泊等的水位，同步测量温度。

1 规格及主要技术参数

注：投入式水位计信号传输电缆内附导气管，使传感器内腔与大气相通，传感器在测量时自动测温及气压补偿，确保测量精度。

2 结构

投入式水位计由透水部件、硅压传感器、数字电路、密封壳体，观测电缆等组成。

3 工作原理

投入式水位计安装在水体中，荷载水压力将引起硅压传感器感应膜的变形，测量变形量，输出信号数字量，经电缆传输至读数装置，显示出被测水位值，不需要换算。

1 测量

1.1 读数仪测量

测量用 VW-102E 型全功能读数仪，将测量线快速插头插入读数仪的左边插座，将测量线的各色夹子对应连接投入式水位计的输出电缆， 投入式水位计电缆定义：红(+)、黑(-) 芯线为电压输入端，电压输入值≥12V；白(A)绿(B)为信号输出端，电压输出值≤2V。

1.2 自动化测量

自动化测量用 MCU-40 型分布式模块化自动测量单元可接入 8～40 支 投入式水位计， 用 GDA1602(1/4/8/16)型全功能采集仪可接入1～16 支 投入式水位计，适用于单台或多台组网自动测量，测量通道任意组合，具有智能识别、故障诊断、实时采集、定时采集、测量数据存贮、自动休眠、防水、防雷、抗电磁干扰等能力。
