磁致量水堰计

磁致式量水堰计适用于长期测量河流、湖泊、水库、坝体等堰槽的水位，是监测水位及换算后流量的有效监测设备。磁致伸缩传感器具有分辨力高、稳定性好、性能可靠、响应速度快，工作寿命长等优点，同步测量温度。

1 技术指标

2 结构

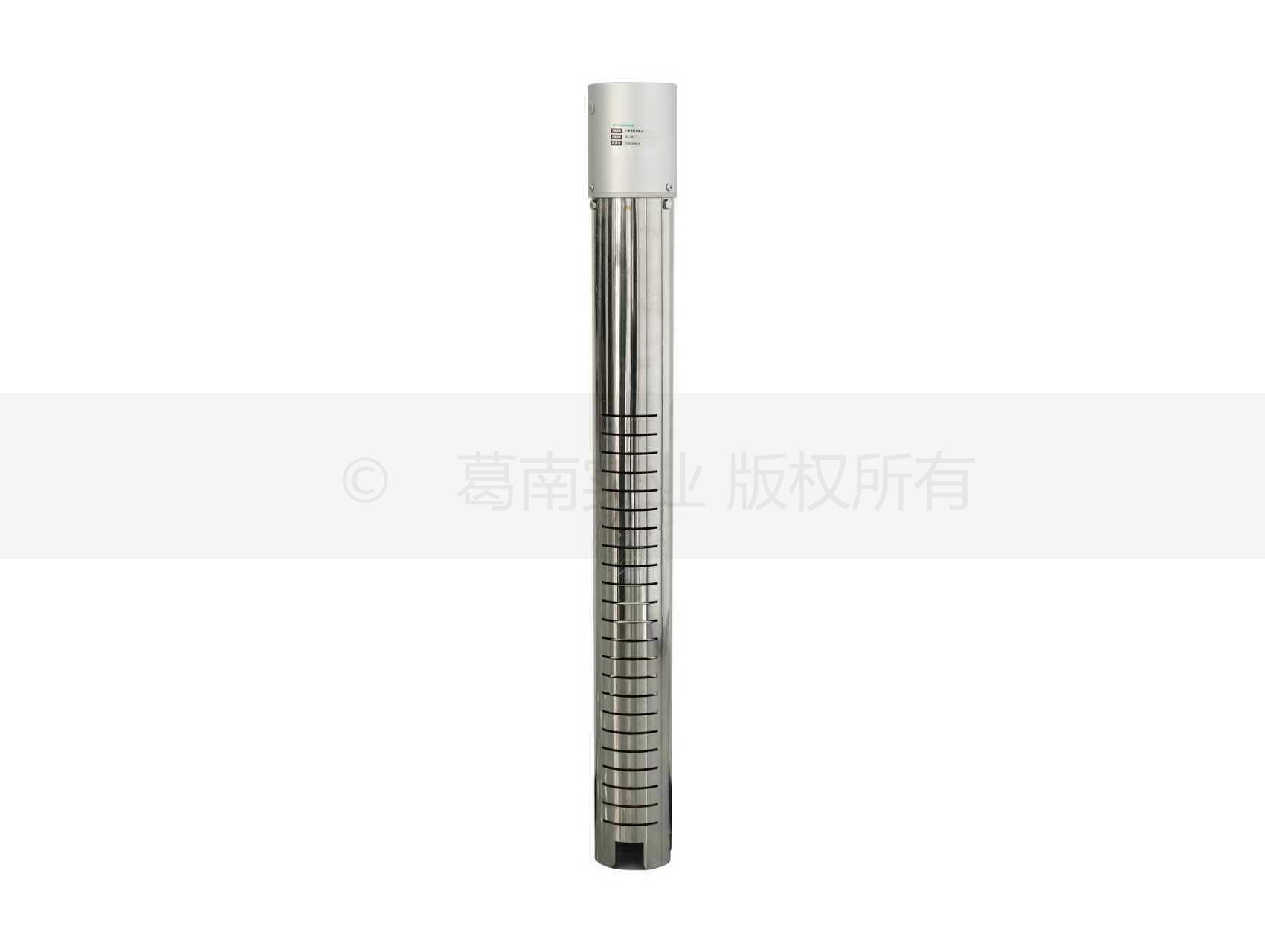

量水堰计由不锈钢材料的防污管、上端盖、磁致伸缩液位传感器、水平泡、观测电缆等组成。

1 测量

1.1 读数仪测量

测量用 VW-102E 型全功能读数仪，将测量线快速插头插入读数仪的左边插座，将测量线的各色夹子对应连接量水堰计的输出电缆，量水堰计电缆定义：红(+)、黑(-)芯线为电压输入端，电压输入值≥12V；白(A)、绿(B)为信号输出端，电压输出值≤2V。

1.2 自动化测量

自动化测量用 MCU-40 型分布式模块化自动测量单元可接入 8～40 支量水堰计，用GDA1602(1/4/8/16)型全功能采集仪可接入 1～16 支量水堰计，适用于单台或多台组网自动测量，接入通道任意组合，具有智能识别、故障诊断、实时采集、定时采集、测量数据存贮、自动休眠、防水、防雷、抗电磁干扰等能力。
