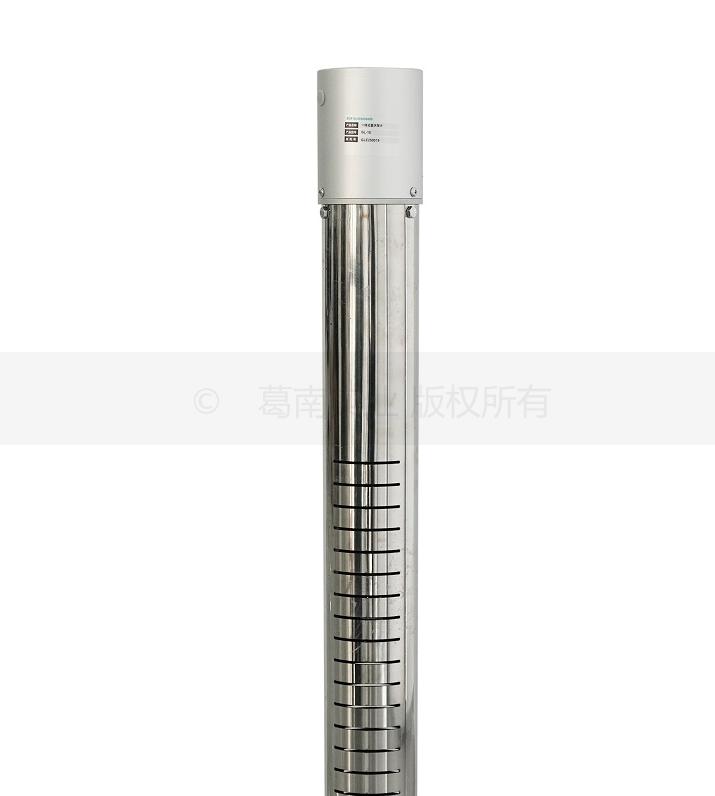

一体式量水堰计

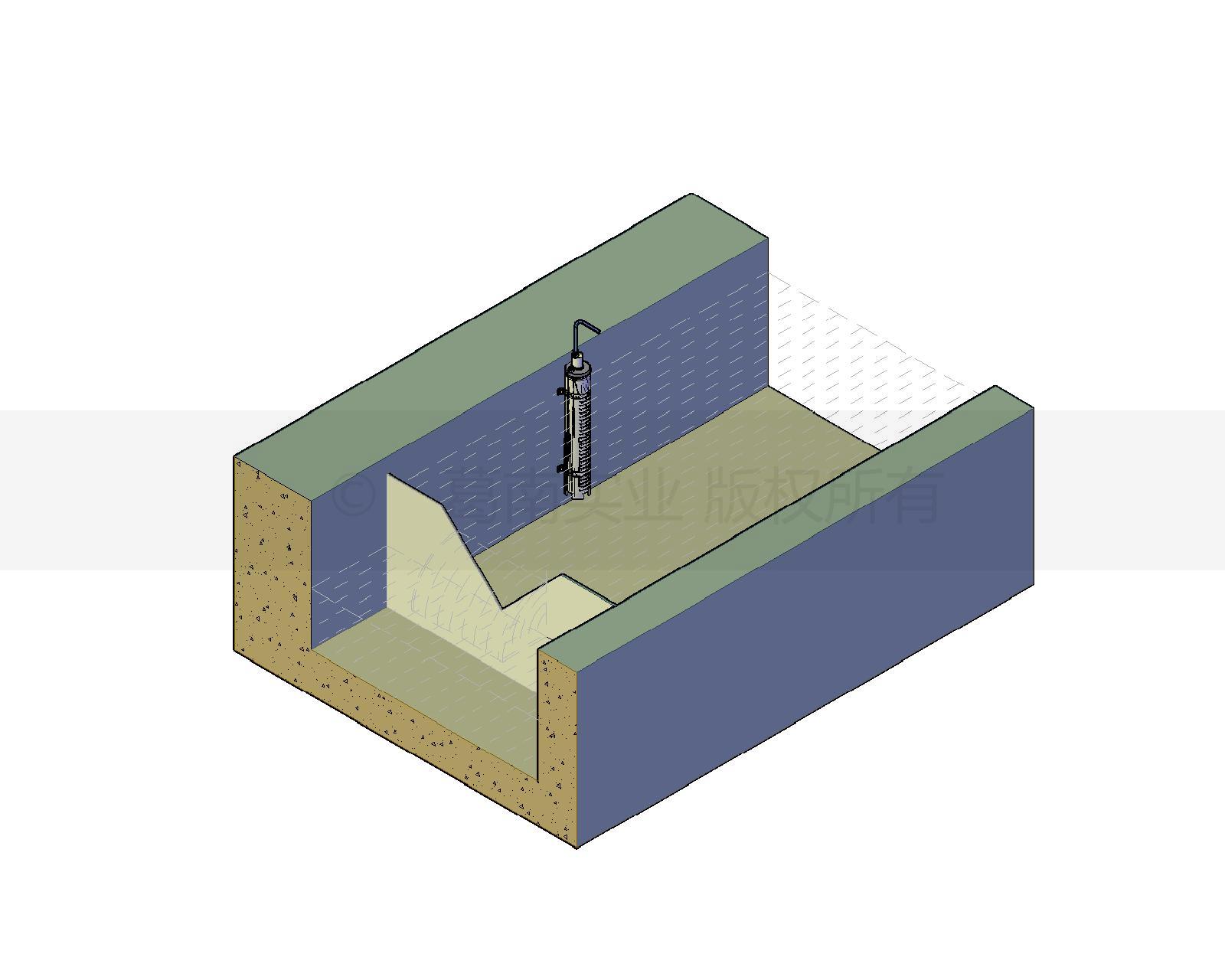

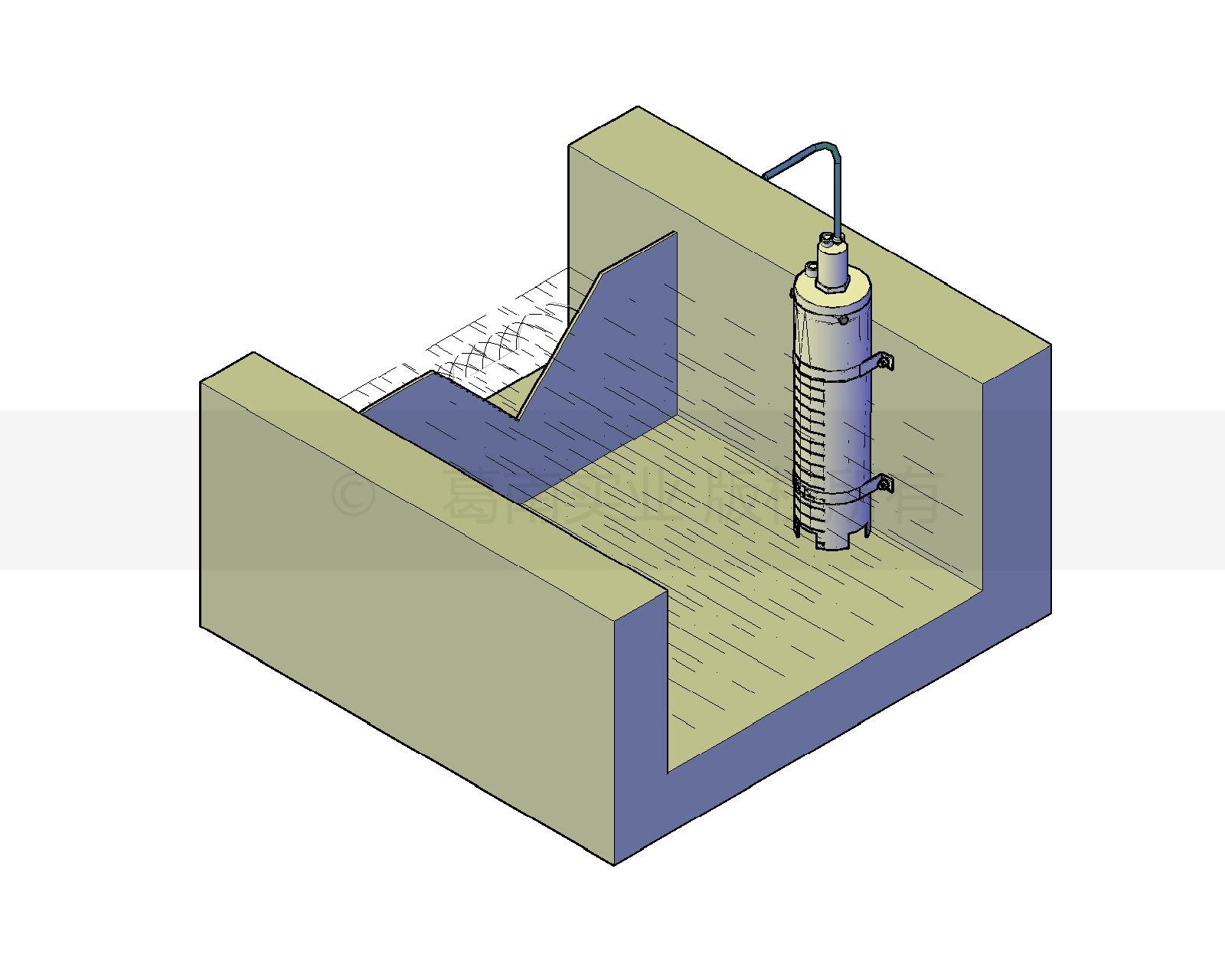

一体式量水堰计适用于长期测量河流、湖泊、水库、坝体等堰槽的水位，是监测水位及流量变化的有效设备。

量水堰计采用磁致伸缩液位计，其具有分辨率高、稳定性好、性能可靠、响应速度快、线性测量，绝对位置输出，非接触式连续测量，永不磨损，输出信号RS485数字量，安装简单方便、工作寿命长等功能，同步测量埋设点的温度。

数据采集模块铝合金结构，锂电池、太阳能双供电，通讯方式4G、RS485，蓝牙调试。

一体式量水堰计将测量、通讯、供电、蓝牙调试集成在一个结构体中，极大方便的用户现场安装、调试，并减少安装部件及采购成本。

1 规格及主要技术参数

1.1量水堰计

1.2数据采集模块

1 结构及工作原理

1.1结构

一体式量水堰计由2部分组成，下部为磁致伸缩液位计，上部为数据采集模块。

1.2工作原理

一体式量水堰计磁致伸缩液位计由测杆、电子仓和套在测杆上的非接触磁浮球等组成，测量电路发出起始脉冲，起始脉冲在波导管中传输，脉冲与磁浮球相遇，产生返回脉冲，测量两个脉冲之间的时间差，精确得出液位值。

测出液位值发送给数据采集模块，存储、发送。
