水平测斜仪

GN-1A型

预览

GN-1A型水平测斜仪适用于测量土石坝、面板坝、岩土边坡、土建基坑、路基等结构物的垂直位移，测斜仪配合测斜管可反复使用。

功能特性

技术参数

相关产品

功能特性

Features

水平测斜仪适用于测量土石坝、面板坝、岩土边坡、土建基坑、路基等结构物的水平位移，测斜仪配合测斜管可反复使用。测斜仪由电缆连接电刷绕盘，绕盘连接GN-103Q型测斜仪读数器，自动读取稳定后的数据，通过蓝牙连接平板或手机，葛南测斜仪APP系统软件实时处理作图作表，同步葛南云平台，全程无纸化操作，工地现场前方测量后方实时查看编辑，测量结果多方共享。

技术参数

Technical Parameters

1 技术指标

规格型号	GN-1A	GN-1A(2)
测量方向	±X	±X、±Y
测量范围	±15/30/60°
灵敏度	3.6"
测量精度	0.02%F.S
最小读数	0.01mm/500mm
系统误差	2.5mm/25m
输出信号	RS485
通信方式	蓝牙
外设组成	平板/手机┼云平台
操作系统	安卓系统
供电方式	12.8Ah/3.7V
续航时间	40小时
测杆直径	28mm
轮距	500mm
总长	660mm
材料	不锈钢
耐水压	1MPa～3MPa
绝缘电阻	50MΩ
测量电缆	芯线钢丝绳带长度标记的聚胺脂电缆
电缆直径	6.8mm
电缆抗拉	5.9KN

2 结构

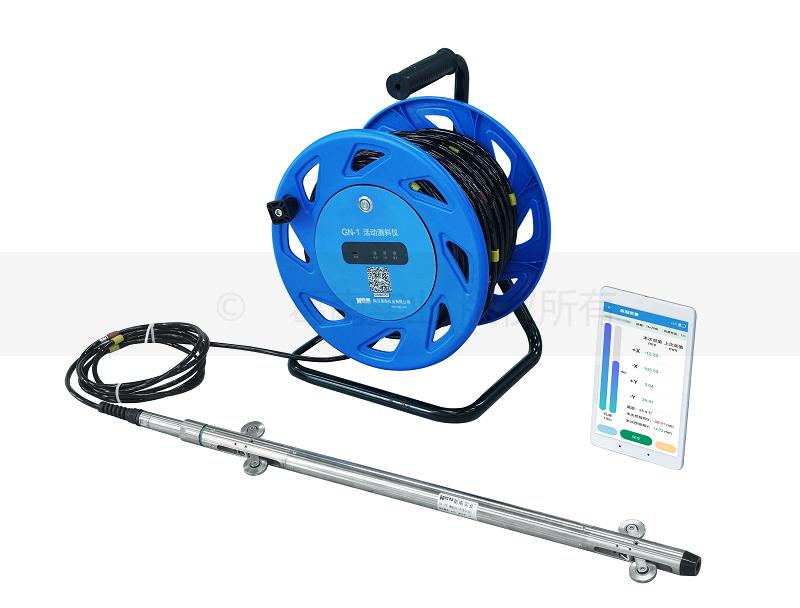

水平测斜仪由测杆(MEMS倾斜传感器、测杆、导轮)、电缆、读数器、绕盘、电刷、平板或手机、连接线等组成。

水平测斜仪以水平线为轴，倾向高端导向轮一侧读数增大，倾向另一侧读数减小(含符号)。

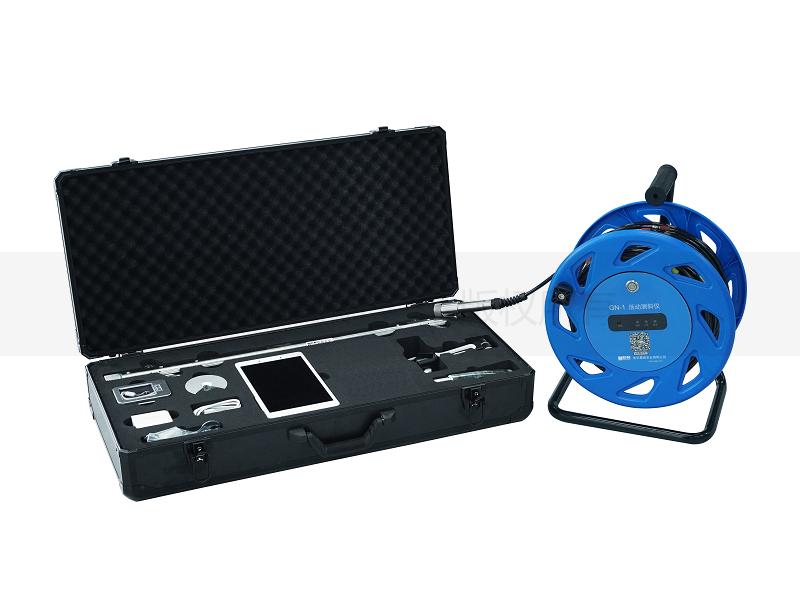

水平测斜仪配套设备
1	标定设备	全自动测斜仪检定系统
2	标定仪表	精密数字倾斜标定仪
3	观测电缆	YUPT-4P型观测电缆
4	测量仪表	云平台+读数器+平板/手机
5	数据传输	GN-103Q型测斜仪读数器
6	系统软件	葛南云平台
