倾斜位移计

倾斜位移计适用于长期测量面板坝、土石坝、引水渠等坡面的沉降、位移、冻胀等的变化量，方便实现测量数据的自动采集。倾斜位移计由两部分组成，倾斜仪(ELT-15)和位移计(VWD)。倾斜位移计为全不锈钢结构，坚固耐用，附有定位翼板及测杆方便安装。

倾斜测量采用的是高精度MEMS传感器，可靠性好，稳定速度快，输出信号为RS485数字量，直接显示工程值(角度或位移)。

位移测量采用的是VWD型振弦式位移计，不锈钢结构、防旋转、防折弯、抗冲击、接地防雷、长期工作在水下。

1 规格及主要技术参数

2 结构

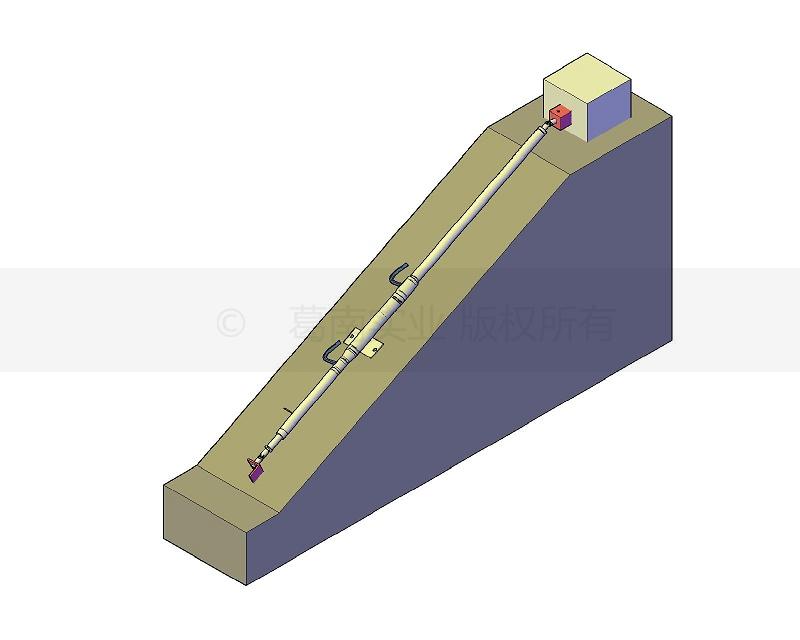

倾斜位移计由倾斜传感器、位移传感器、连接附件、观测电缆等组成。

1 测量

1.1 读数仪测量

测量用 VW-102E 型全功能读数仪，将测量线快速插头插入读数仪的左边插座，将测量线的各色夹子对应连接倾斜位移计的输出电缆，倾斜位移计电缆定义：红(+)、黑(-)芯线为电压输入端，电压输入值≥12V；白(A)绿、(B)为信号输出端，电压输出值≤2V。

1.2 自动化测量

自动化测量用 MCU-40 型分布式模块化自动测量单元可接入 8～40 支倾斜位移计，用GDA1602(1/4/8/16)型全功能采集仪可接入1～16支倾斜位移计，适用于单台或多台组网自动测量，接入通道任意组合，具有智能识别、故障诊断、实时采集、定时采集、测量数据存贮、自动休眠、防水、防雷、抗电磁干扰等能力。
