振弦式点焊应变计(智能)

点焊应变计适用于长期布设在水工结构物或其它结构物的表面，测量结构物表面的应变量，同步测量布设点的温度。

点焊应变计全不锈钢结构、一体化设计、接地防雷、弹性模量小，与被测结构物的随动性好，不会干扰原应力场，点焊布设，安装简单可靠。

点焊应变计测量系统智能识别信息、智能故障诊断、云平台手机无缝对接。

1 规格及主要技术参数

注：频率模数D=Hz²×10^-3

2 结构

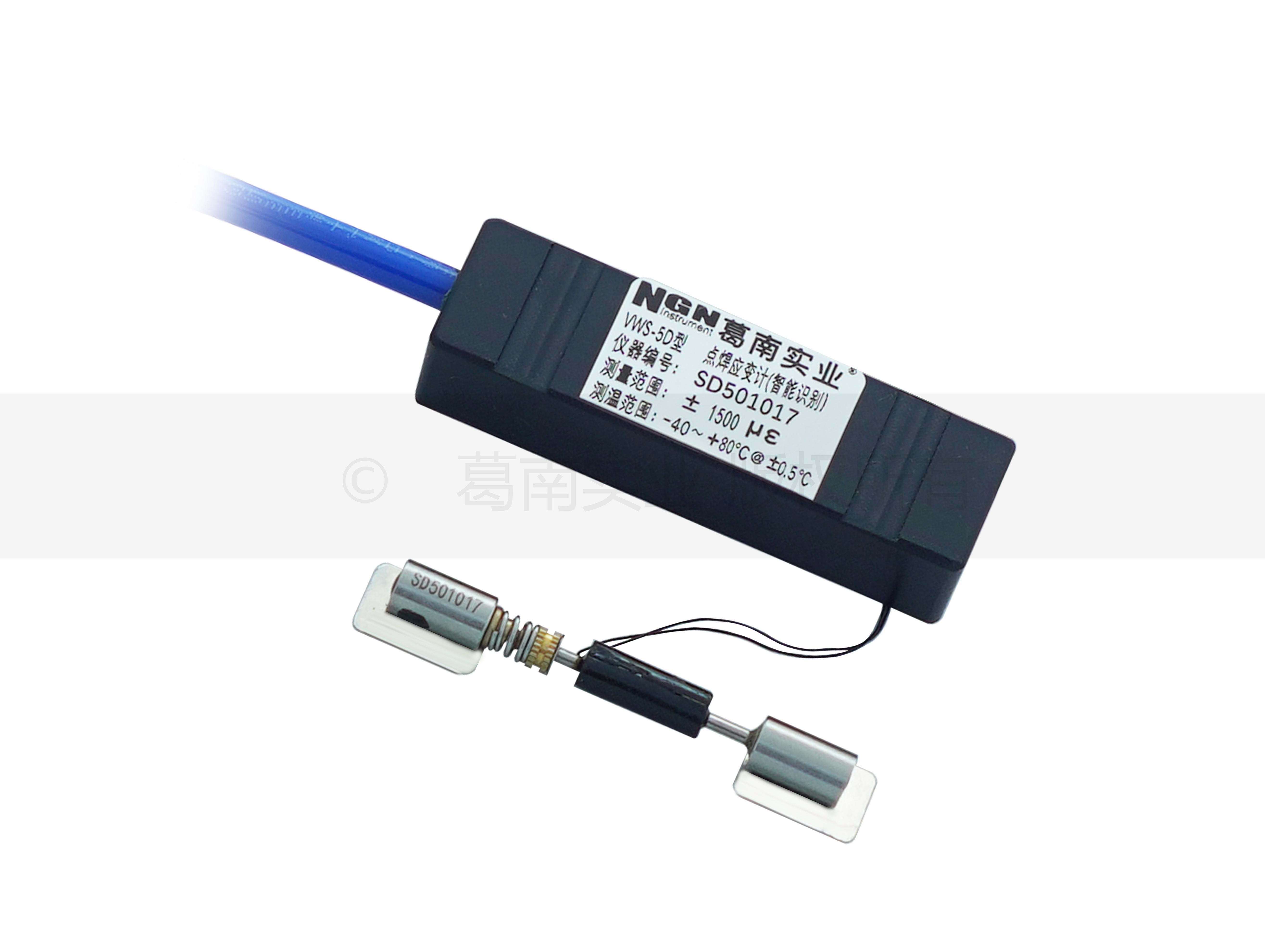

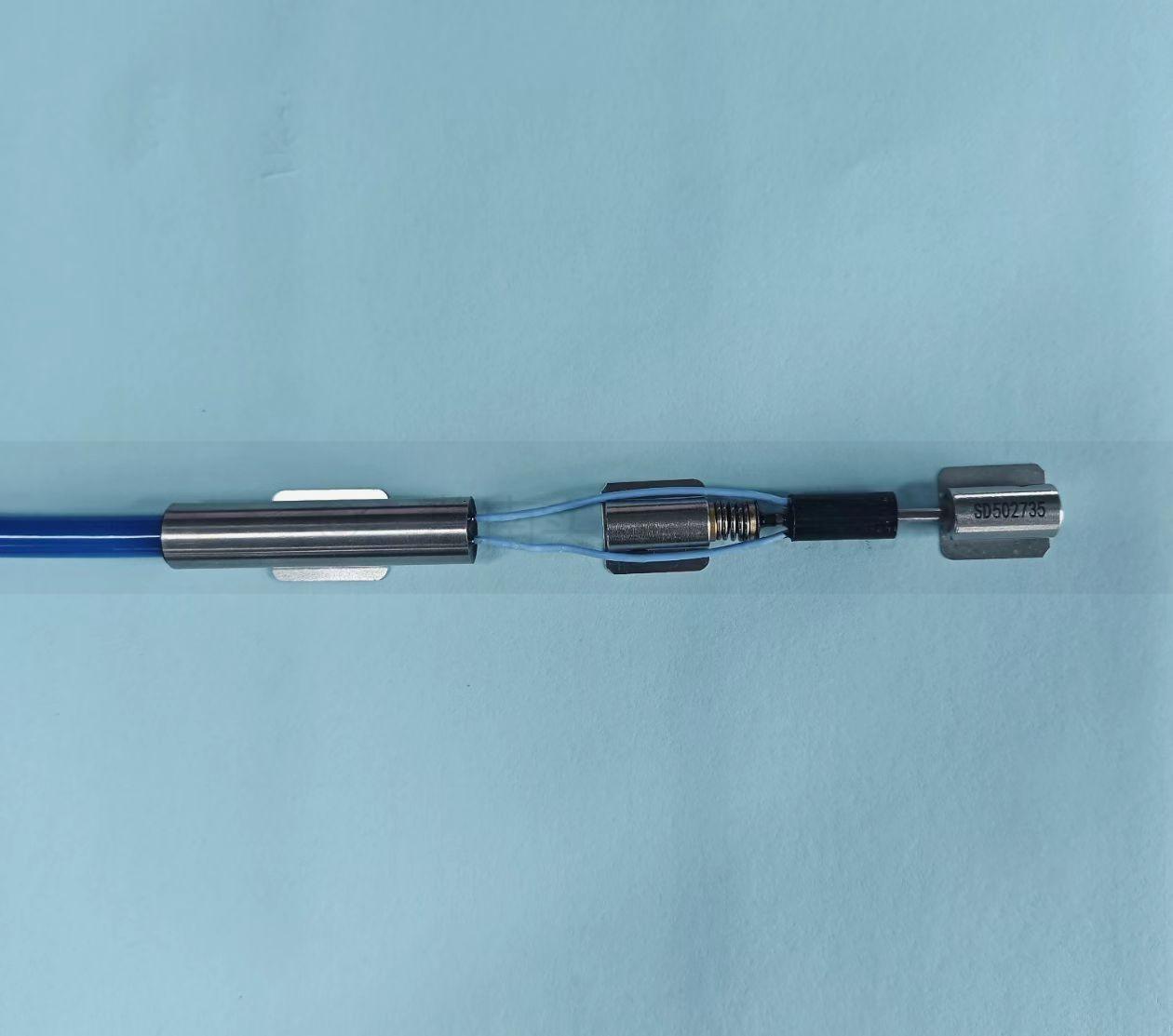

点焊应变计由应变计、点焊翼板、观测电缆等组成。

1 测量

1.1读数仪测量

测量用VW-102E型全功能读数仪，将测量线快速插头插入读数仪的左边插座，将测量线的各色夹子对应连接点焊应变计的输出电缆，黑、红测频率，白、绿测温度。点焊应变计内附有智能识别芯片，其内存贮有该点焊应变计的编号、标定系数K、温度修正系数b等信息。读数仪测量时会自动将识别信息读出，顺序存入读数仪内，同步葛南云平台，方便快速统计计算及查询，使测量工作远程智能无纸化操作，实现前方测量后方实时查看作图制表。

工程现场多支点焊应变计电缆被意外挖断，仅用读数仪测量一遍，就可自动识别出每支点焊应变计所对应的编号及身份信息。

1.2 自动化测量

自动化测量用MCU-32型分布式模块化自动测量单元可接入8～32支点焊应变计，用GDA1602(1/4/8/16)型全功能采集仪可接入1～16支点焊应变计，适用于单台或多台组网自动测量振弦、差阻、电阻、电流、电压、开关、数字量输出的点焊应变计信号，接入通道任意组合，具有智能识别读取身份参数、故障智能诊断、实时采集、定时采集、测量数据存贮、自动休眠、防水、防雷、抗电磁干扰等能力。
