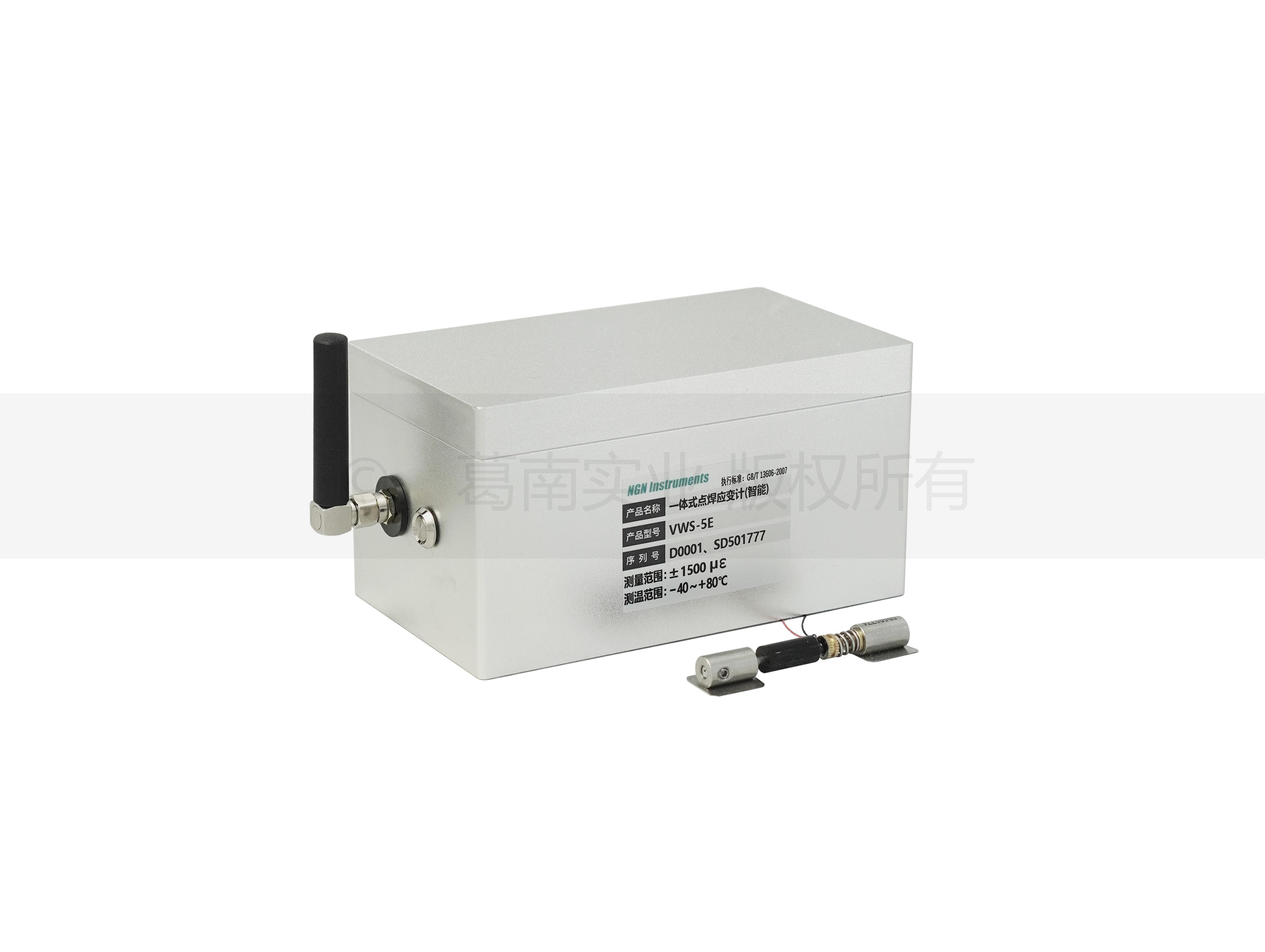

一体式点焊应变计
预览
功能特性
技术参数
相关产品
功能特性
Features
点焊应变计适用于长期布设在水工结构物或钢构件的表面，测量结构物表面的应变量，同步测量布设点的温度。全不锈钢结构、包含式设计、智能识别、磁吸安装、一键启动、快捷方便地安装在微小的结构件上或试验模型上。
点焊应变计一体式设计，应变计隐藏在采集模块的凹槽中，使测量、采集、数据上传、供电融为一体，方便现场快速安装，免除布线、供电等工作。
点焊应变计测量系统智能识别信息、智能故障诊断、云平台手机无缝对接。
技术参数
Technical Parameters
规格及主要技术参数
1 点焊应变计
规格型号 | VWS-5E | ||
尺寸参数 | 测量标距 L | 50mm | |
有效直径 d | 2mm | ||
端部直径 D | 8mm | ||
性能参数 | 测量范围 | 3000με | |
分辨力 | 0.015% | ||
拟合/端基精度 | 0.1%F.S/0.5%F.S | ||
测温范围 | -40℃～+80℃ | ||
灵敏度 | ±0.1℃ | ||
测温精度 | ±0.5℃ | ||
修正系数b | 12με/℃ | ||
智能识别 | 1600米 | ||
故障诊断 | 1600米 | ||
接长电缆 | 2500米 | ||
超量程 | 1.2倍 | ||
弹性模量 | 100～150MPa | ||
耐高温 | 150℃ | ||
仪器材料 | 不锈钢 | ||
防水等级 | IP66 | ||
绝缘电阻 | 50MΩ | ||
注：频率模数D=Hz2×10-3
2 采集模块
项目内容 | 技术参数 |
测量通道 | 2个 |
接传感器 | 1支 |
数据存贮 | 30000条 |
输出电压 | 3.6V |
通讯方式 | 4G |
电池通讯次数 | 57AH/4000次 |
外形尺寸 | 12.7×7.3×7cm |
模块净重 | 1kg |
防水等级 | IP66 |
盒体材料 | 铝合金 |
储存湿度 | 80%RH |
储存温度 | -30℃～+70℃ |
