一体式水位计
预览
功能特性
技术参数
使用指南
相关产品
功能特性
Features

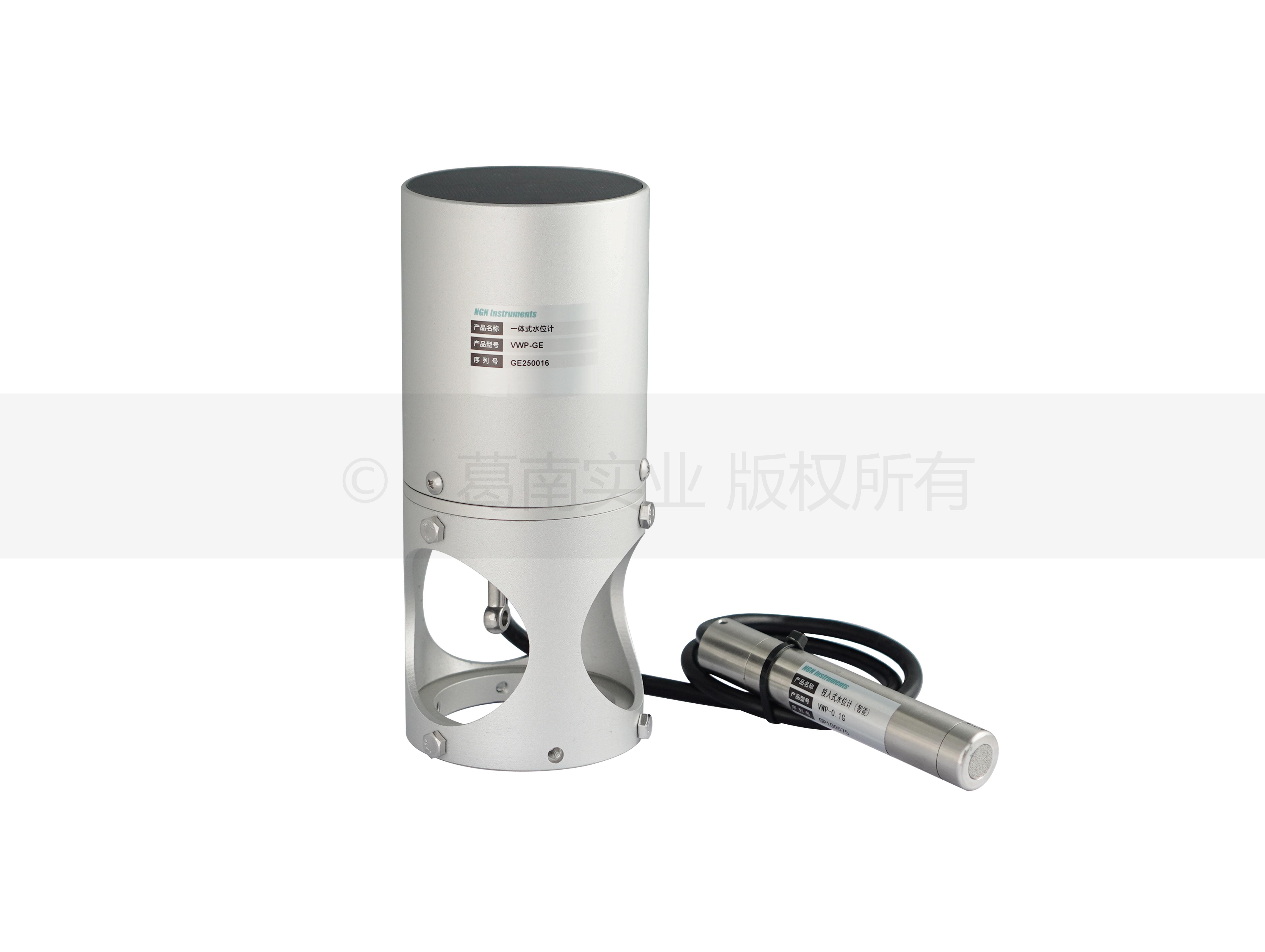

一体式水位计是将水位测量、数据采集、数据传输、锂电池供电高度集成，适用于长期布设在水工建筑物或岩土边坡上，测量测压管内水位的变化量，亦用于监测水库、河流、湖泊等的水位，同步测量温度。
一体式水位计共2类：1类为振弦式，后缀加V；1类为硅压式，后缀加G。
技术参数
Technical Parameters
1 技术指标
1.1水位计
型号规格 | VWP-0.1 | VWP-0.2 | VWP-0.35 | VWP-0.7` | |
尺寸参数 | 最大外径 | 20/24mm | |||
长度 | 113/136mm | ||||
性能参数 | 测量范围 m | 0～10 | 0～20 | 0～35 | 0～70 |
分辨力 | 0.025%F.S | ||||
拟合精度 | 0.1%F.S | ||||
稳定性 | 0.5%F.S | ||||
测温范围 | -40℃～+80℃ | ||||
灵敏度 | ±0.1℃ | ||||
气压修正 | 自动补偿 | ||||
输出信号 | RS485 | ||||
过范围限 | 1.5倍 | ||||
不锈钢 | 316L | ||||
耐水压 | 1.5倍 | ||||
滤水石 | 50μm | ||||
绝缘电阻 | 50 MΩ | ||||
1.2 数据采集
项目内容 | 技术参数 |
测量通道 | 2个 |
接传感器 | 1支 |
数据存贮 | 30000条 |
输出电压 | 12V |
通讯方式 | 4G、RS485、蓝牙、Lora |
电池通讯次数 | 76AH/6000次 |
外形尺寸 | ¢9.5×60cm |
模块净重 | 1.5kg |
防水等级 | IP67 |
盒体材料 | 铝合金 |
储存湿度 | 80%RH |
储存温度 | -30℃～+70℃ |
使用指南
Usage Guide
1 结构
一体式水位计由透水部件、感应膜、数字电路、密封壳体，观测电缆等组成。
2 工作原理
水位计吊装在水体中，水压力引起感应膜的变形，测量变形量，转换成数字量，经电缆传输至读数装置，显示出被测水位值，不需要换算。
