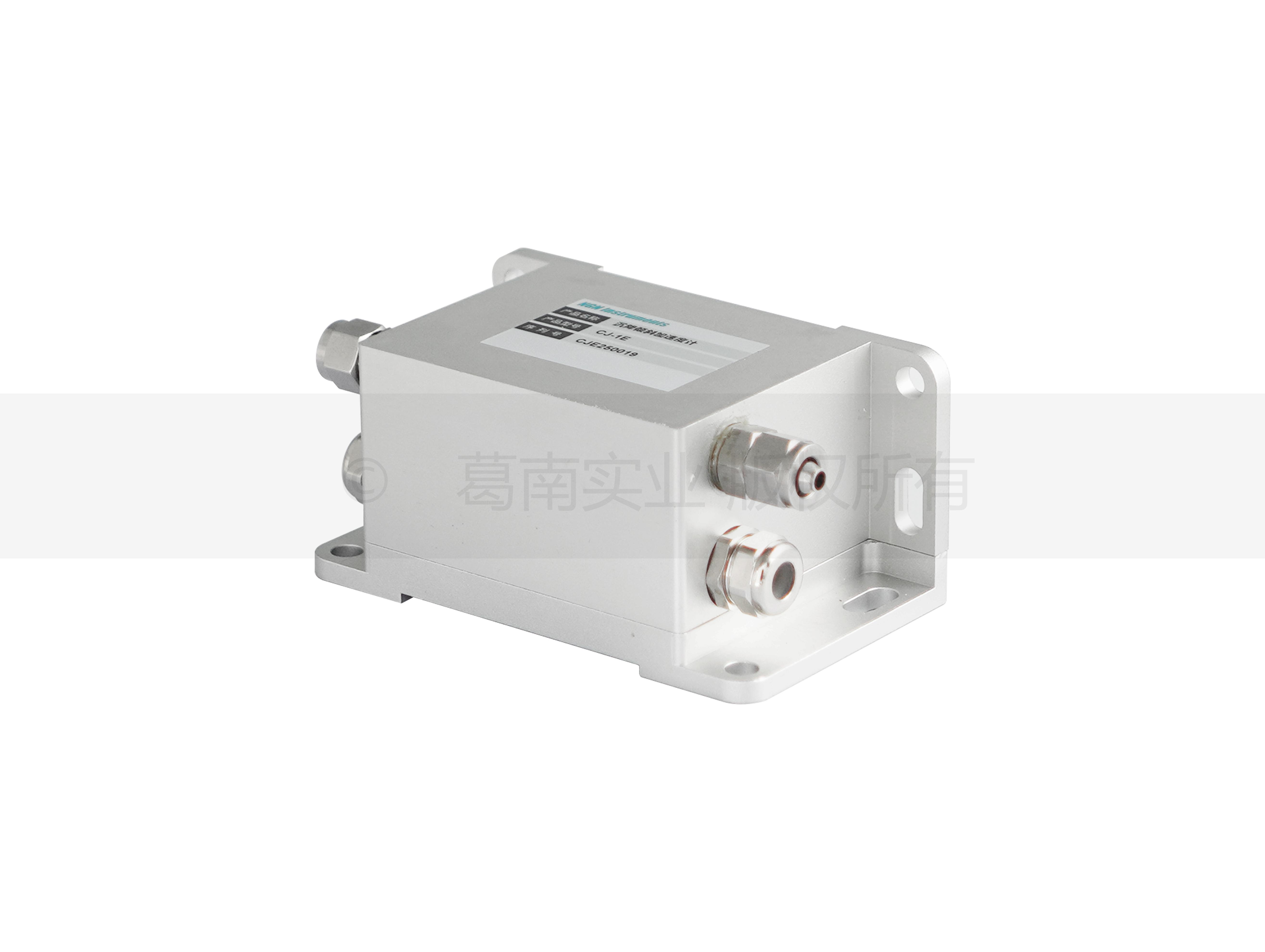

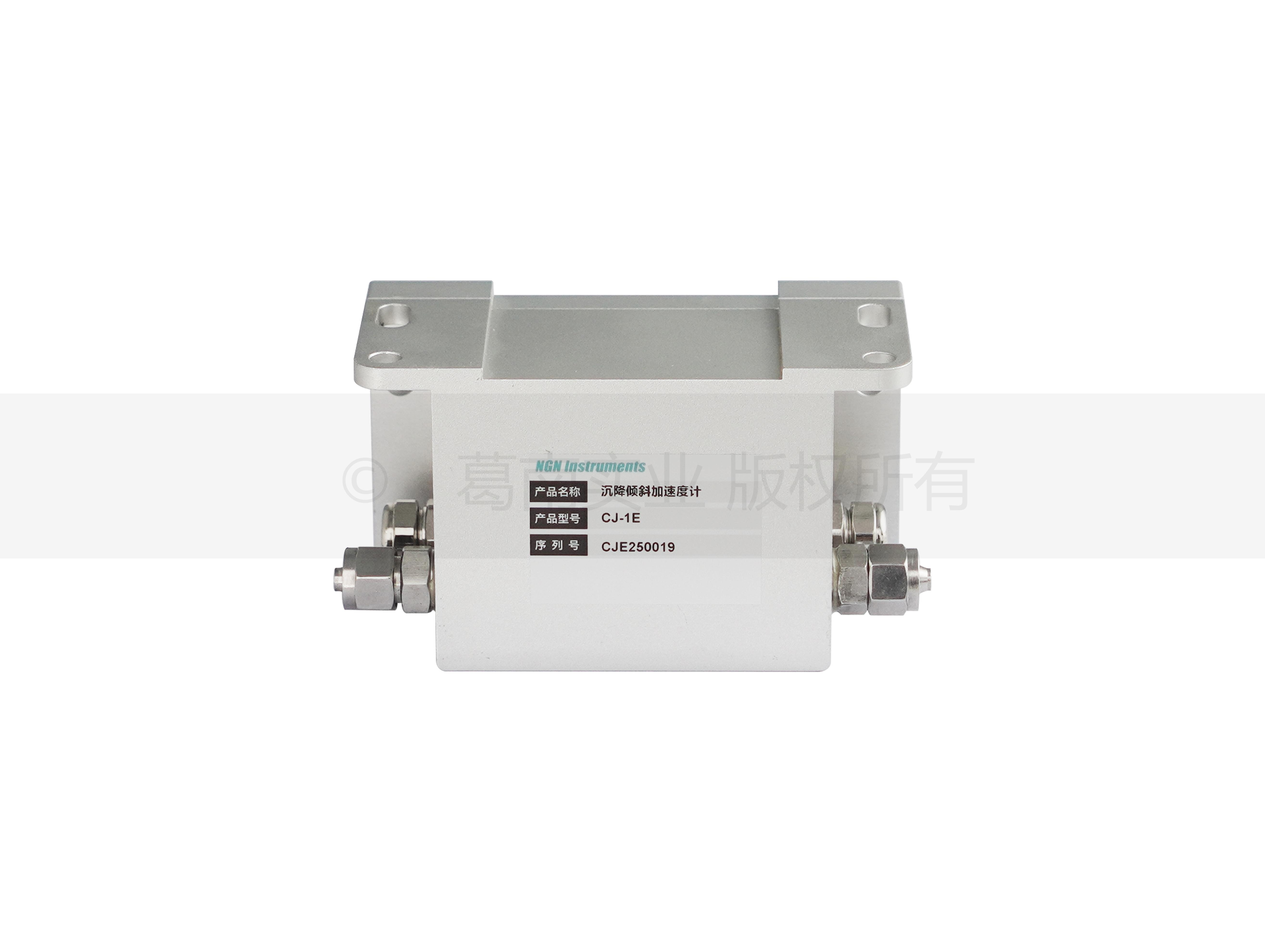

液压倾斜沉降仪(智能)

液压倾斜沉降仪是用于长期监测构筑物内、外部的倾斜和沉降，广泛适用大坝、桥梁、边坡、地基、公路路堤、工民用建筑等，以及回填土体的内、外部倾斜和沉降变形的监测。液压倾斜沉降仪可单套或多套组成系统，通液管连接储液罐。全铝合金密封结构，气压系统自平衡，传感器不受外部大气压力变化的影响，可方便布置在需要测量的任何部位。液压倾斜沉降仪分辨率高、稳定性好、响应速度快，输出信号为RS485数字量，同步测量埋设点的温度。

液压倾斜沉降仪技术参数

1 结构

       液压倾斜沉降仪系统主要由铝合金防护盒、液压传感器、倾斜传感器、温度传感器、储液罐及安装架、通液管及连接件、观测电缆、安装底板、汽车玻璃水(优质-25℃小桶装)等组成。

2 工作原理

当传感器和储液罐之间的高差产生变化时，传感器感应膜上的压力同时产生变化，压力使感应膜发生形变，形变转化的电信号经电缆传输至采集装置，即可测出观测点的沉降变化量。

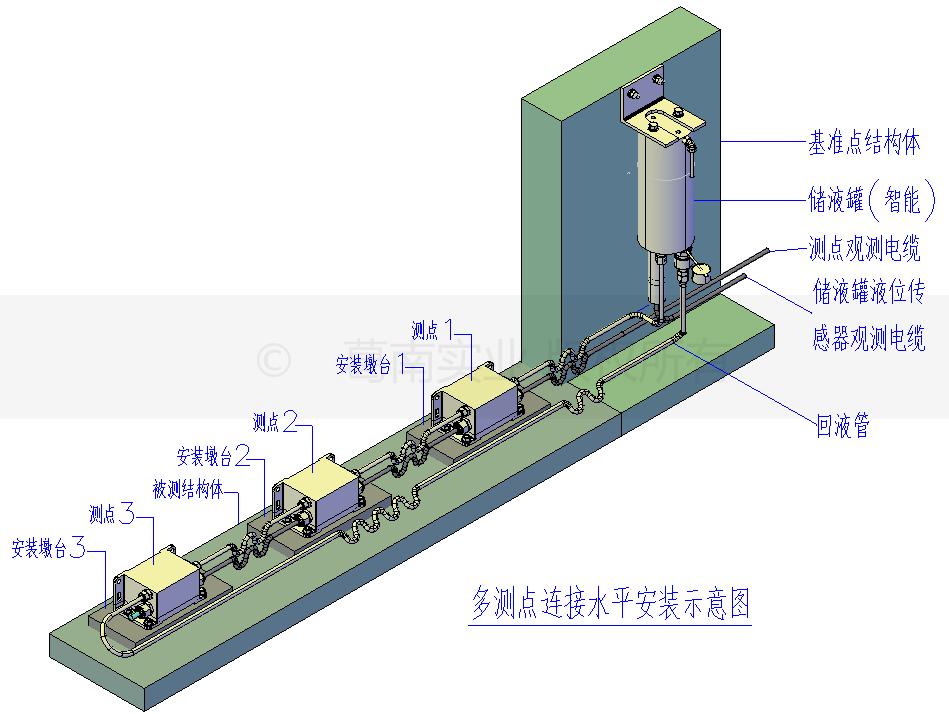

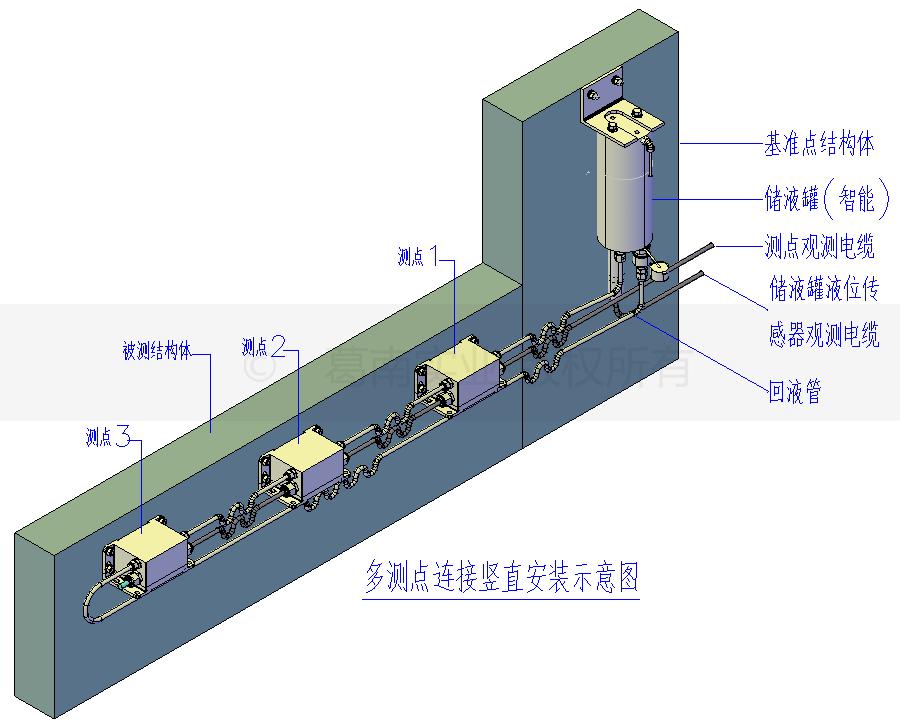

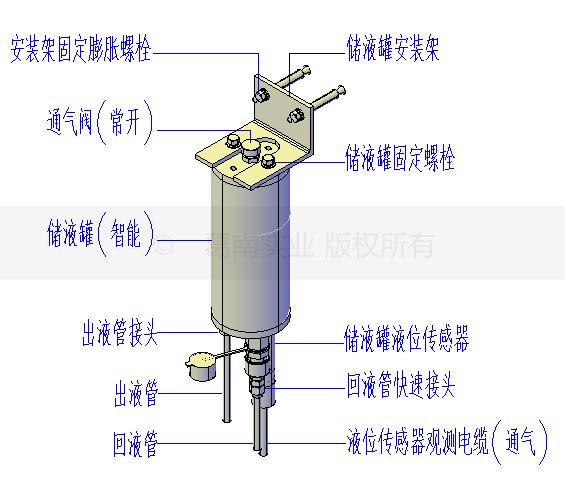

传感器与储液罐由通液管连通，传感器所受的压力与到储液罐液面的高度有关。储液罐自带液压传感器，测量储液罐内液位的变化量，用以修正测量值。

当结构物产生倾斜变形，经防护盒传递给倾斜仪传感器，倾斜角度与输出的电量呈线性关系，解算出被测结构物的倾斜角度，测量值也显示出以零点为基准值的倾斜角变化的正、负方向。
