自动集线箱

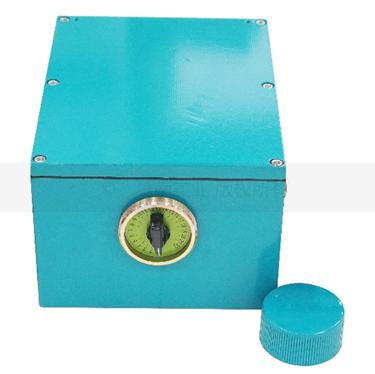

VW-201E型自动集线箱可用于多种类型传感器的接入（如：振弦类传感器、485类传感器、差阻类传感器），通过读数仪、数据采集仪进行数据采集，集线箱由传感器进线面板、传感器出线面板、通道切换旋转按钮组成。进线面板有22根传感器接入线缆线，可接入22支传感器，出线面板有23根出线线缆线，其中22根线缆延长线可用于接入数据采集仪进行自动化数据采集，其中一根延线缆为讯号线缆用于接入读数仪，进行人工读数数据。人工读取数据过程中，操作人可通过扭转切换通道按钮实现对不同通道上的传感器进行数据采集，因此，该款集线箱可同时支持自动化测量和人工观测。

以振弦类传感器连接为例，连接我司振弦式传感器时，传感器引出电缆的红、黑、绿、白、地颜色芯线，对应连接到集线箱后背板的 1-22 接线端子的引出电缆上，注意颜色需一一对应。测量时，读数仪测量连接线连接到背板讯号端子引出的电缆上，注意颜色一一对应。其中红、黑色线缆用于测量频率值，如使用我司振弦读数仪可自动计算为模数值，如使用 VW-102E 型读数仪可自动计算为工程结果值;绿、白线缆用于测量温度值:集线箱的屏蔽线需与传感器的屏蔽线相连。测量振弦式仪器不需要测温时，传感器引出电缆的红、黑两色线(对应频率值)对应连接到集线箱后背板的 1-22 端子的引出电缆的红、黑芯线上。测量时，读数仪测量连接线连接到背板上讯号端子引出电缆的红、黑电缆上即可。
