RT-2型温度链(智能)

1规格及主要技术参数

2结构及工作原理

2.1结构

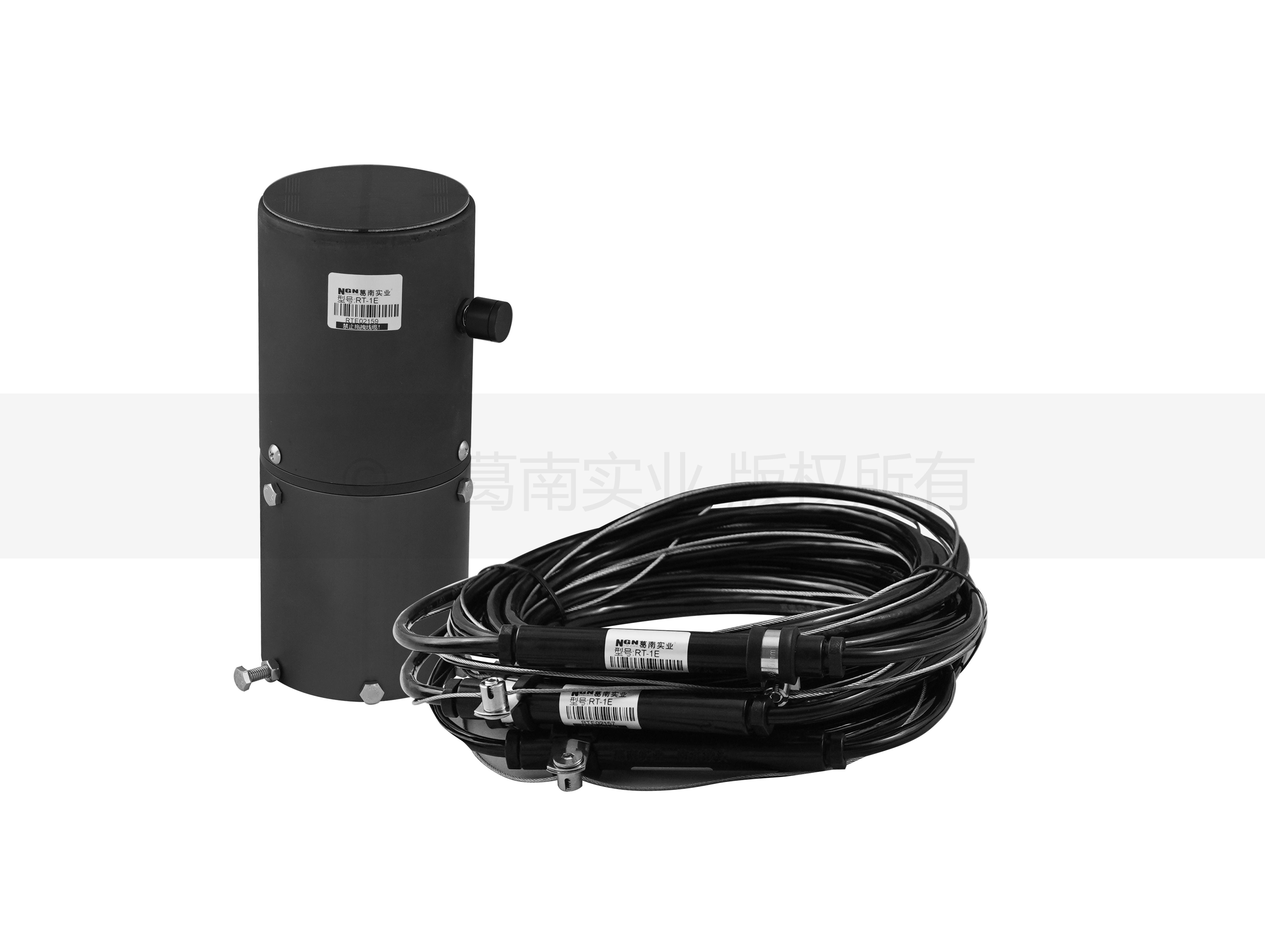

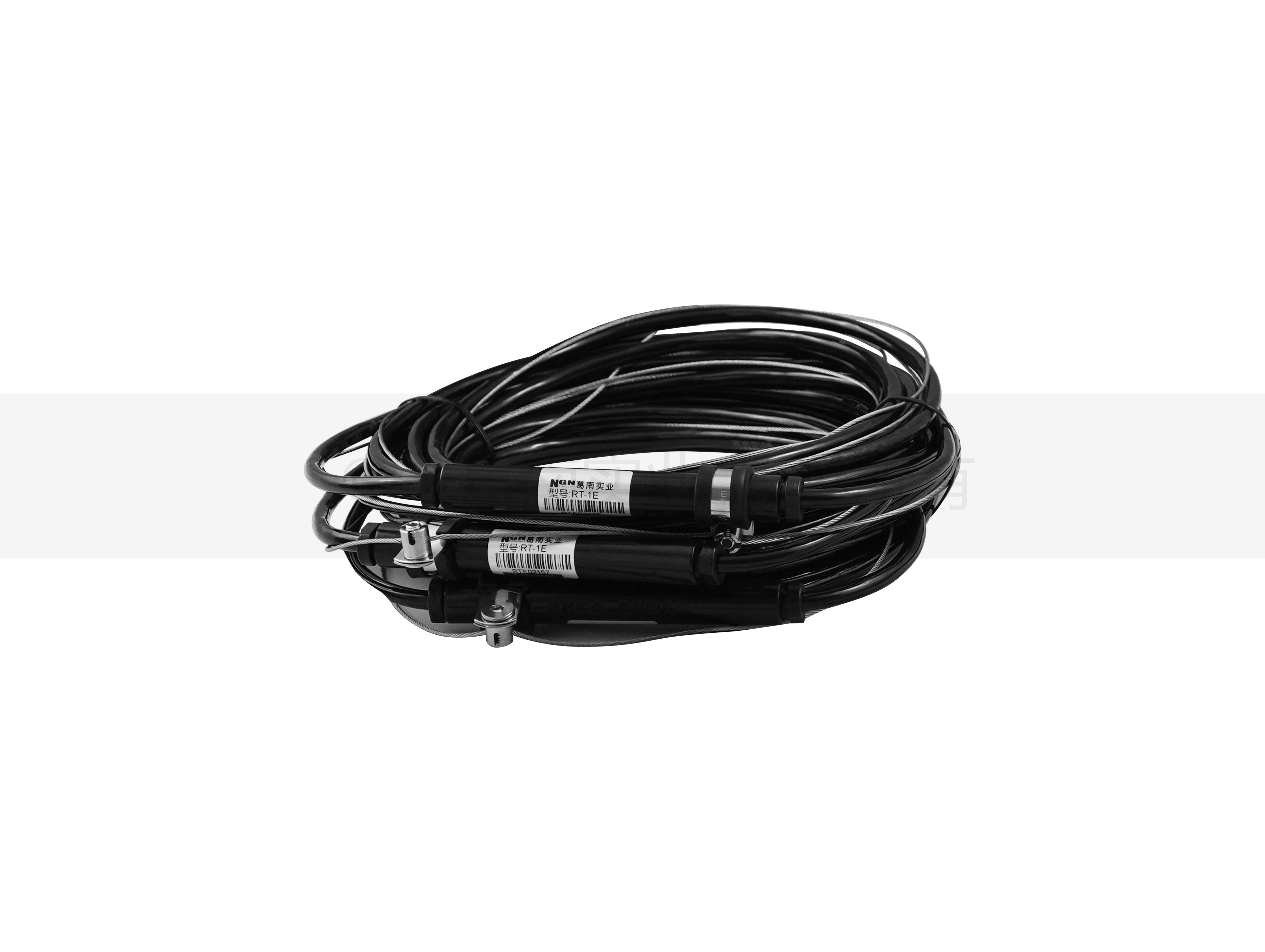

温度链由感温元件、变送器、聚甲醛护管、聚氨酯电缆等部件组成。温度链电缆是由防雷地线，四芯双绞屏蔽、聚氨酯材料成缆，具有良好的抗机械磨损、抗干扰、防雷击的能力。

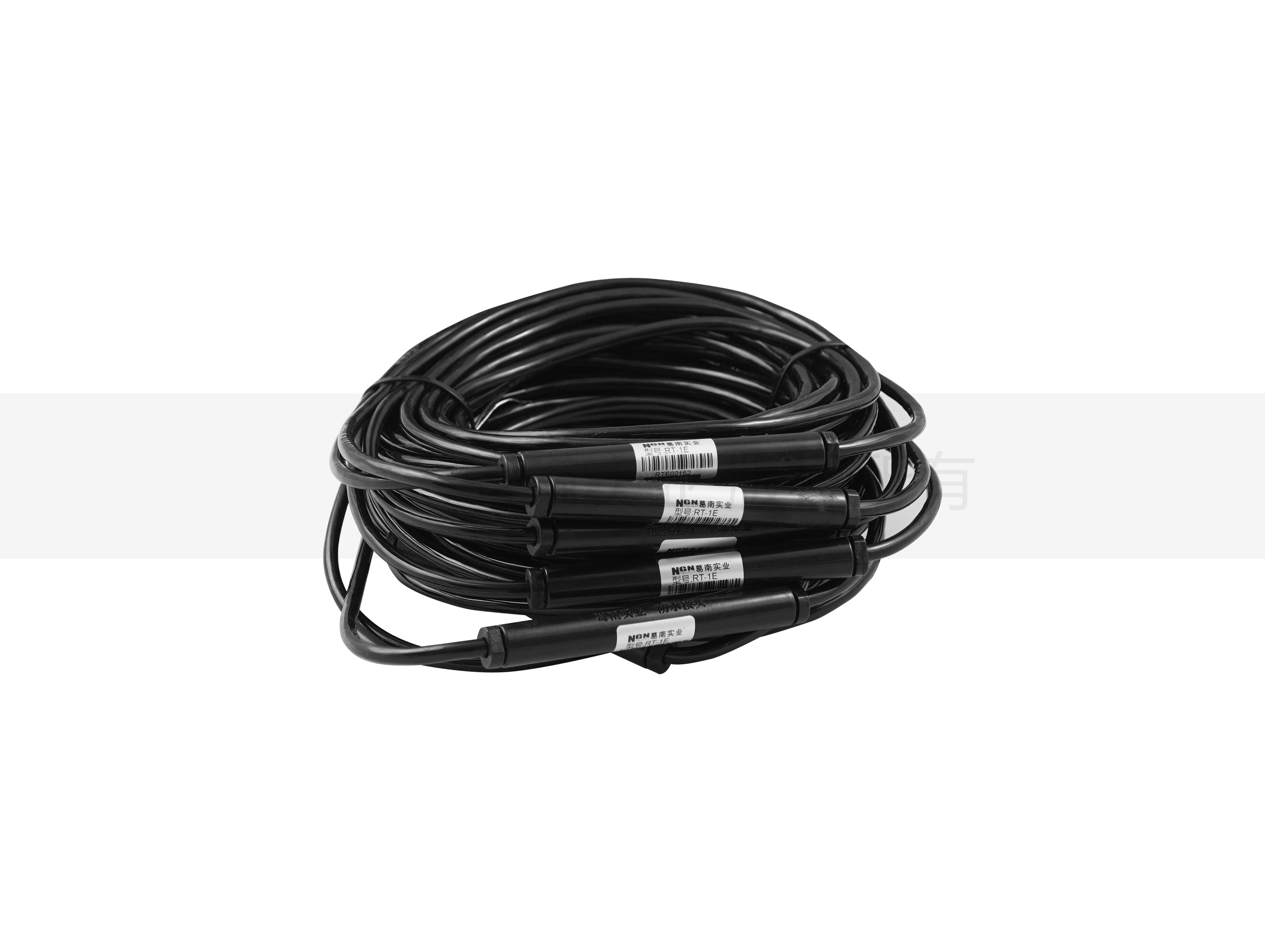

上图为埋入式温度链

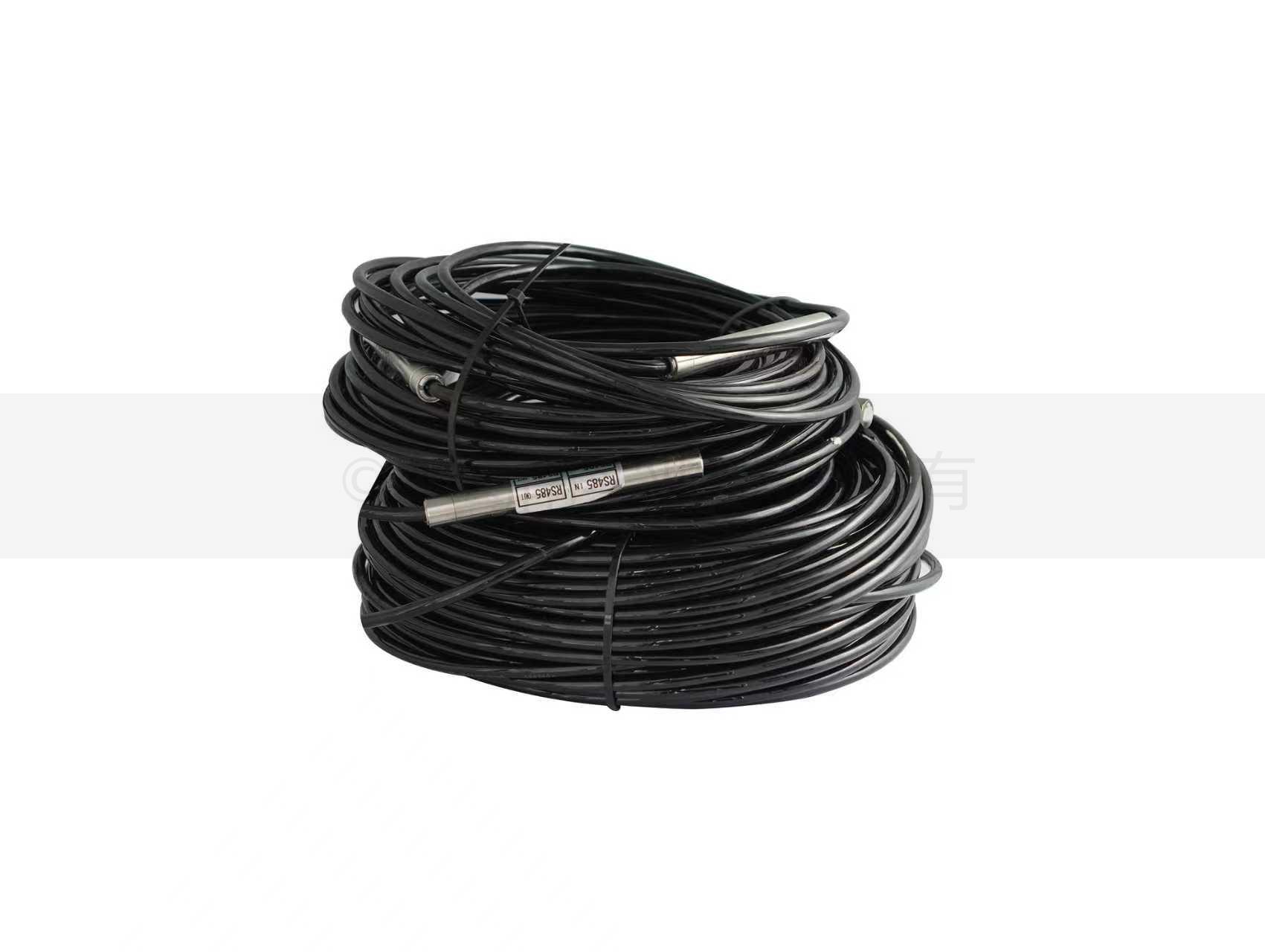

上图为吊装是温度链

2.2工作原理

每节温度链内有精密感温元件及变送器电路，可直接测出埋设部位或吊安装点的温度值，通过串接电缆传输至采集装置，显示出各节实时测量的摄氏温度值。

1 测量

测量温度链用 VW-102E 型全功能读数仪，将测量线一头连接读数仪左边插座，另一头的各色夹子对应连接温度链的信号电缆，白、绿测温度，黑、红供电。

1.1 读数仪测值不稳

a) 将屏蔽线并接到读数仪测量线的绿线夹子上；

b) 可能电缆接头处进水，将其剪掉，重新连接；

c) 检查附近是否有干扰源，如电动机、发电机、天线或交流动力电缆，远离上述干扰源。
