振弦式索力计

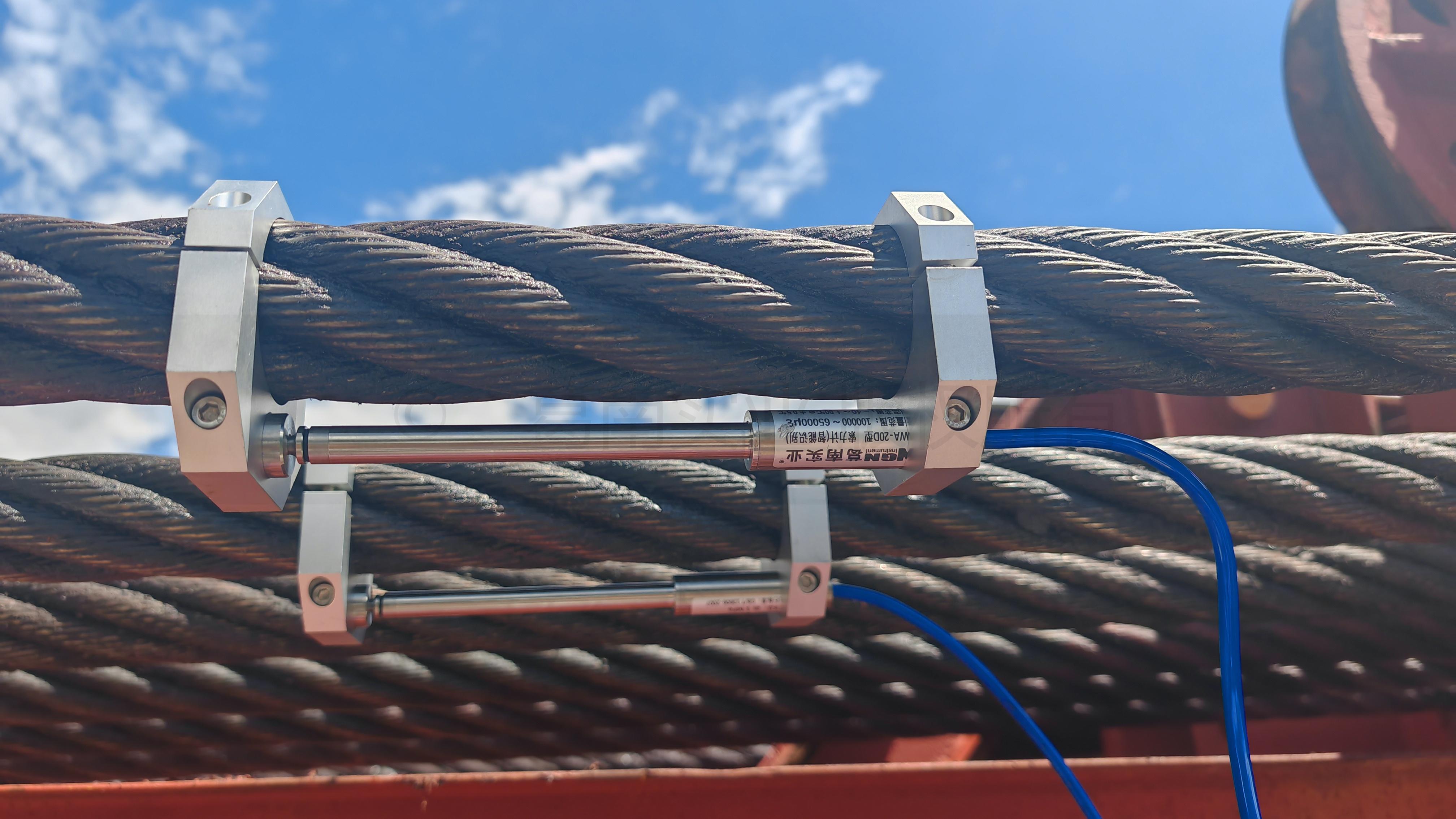

索力计适用于长期监测水工结构物及其它结构物、岩石边坡、桥梁等上的预应力钢缆索的受力状态，同步测量温度。不锈钢结构、一体化设计、防旋转、防折弯、抗冲击、安装方便快捷，适应长期工作在水下。

1 技术指标

注：频率模数F=Hz²×10^-3

2 结构

索力计由位移计、夹具、电缆等组成。索力计电缆是由防雷地线，双护套、双绞屏蔽、聚氨酯材料成缆，具有良好的抗机械磨损、抗干扰、防雷击的能力。

1 测量

1.1读数仪测量

测量用VW-102E型全功能读数仪，将测量线快速插头插入读数仪的左边插座，将测量线的各色夹子对应连接索力计的输出电缆，黑、红测频率，白、绿测温度。索力计内附有智能识别芯片，其内存贮有该索力计的编号、标定系数K、温度修正系数b等信息。读数仪测量时会自动识别信息，顺序存入读数仪内，同步葛南云平台，方便快速统计计算及查询，使测量工作远程智能无纸化操作，实现前方测量后方实时查看作图制表。

工程现场多支索力计电缆被意外挖断，仅用读数仪测量一遍，就自动识别出每支索力计所对应的编号及身份信息。

1.2 自动化测量

自动化测量用MCU-40型分布式模块化自动测量单元可接入16～80支索力计，用GDA16(1/4/8/16)型全功能采集仪可接入1～32支索力计，适用于单台或多台组网自动测量，接入通道任意组合，具有智能识别、故障诊断、实时采集、定时采集、测量数据存贮、自动休眠、防水、防雷、抗电磁干扰等能力。
